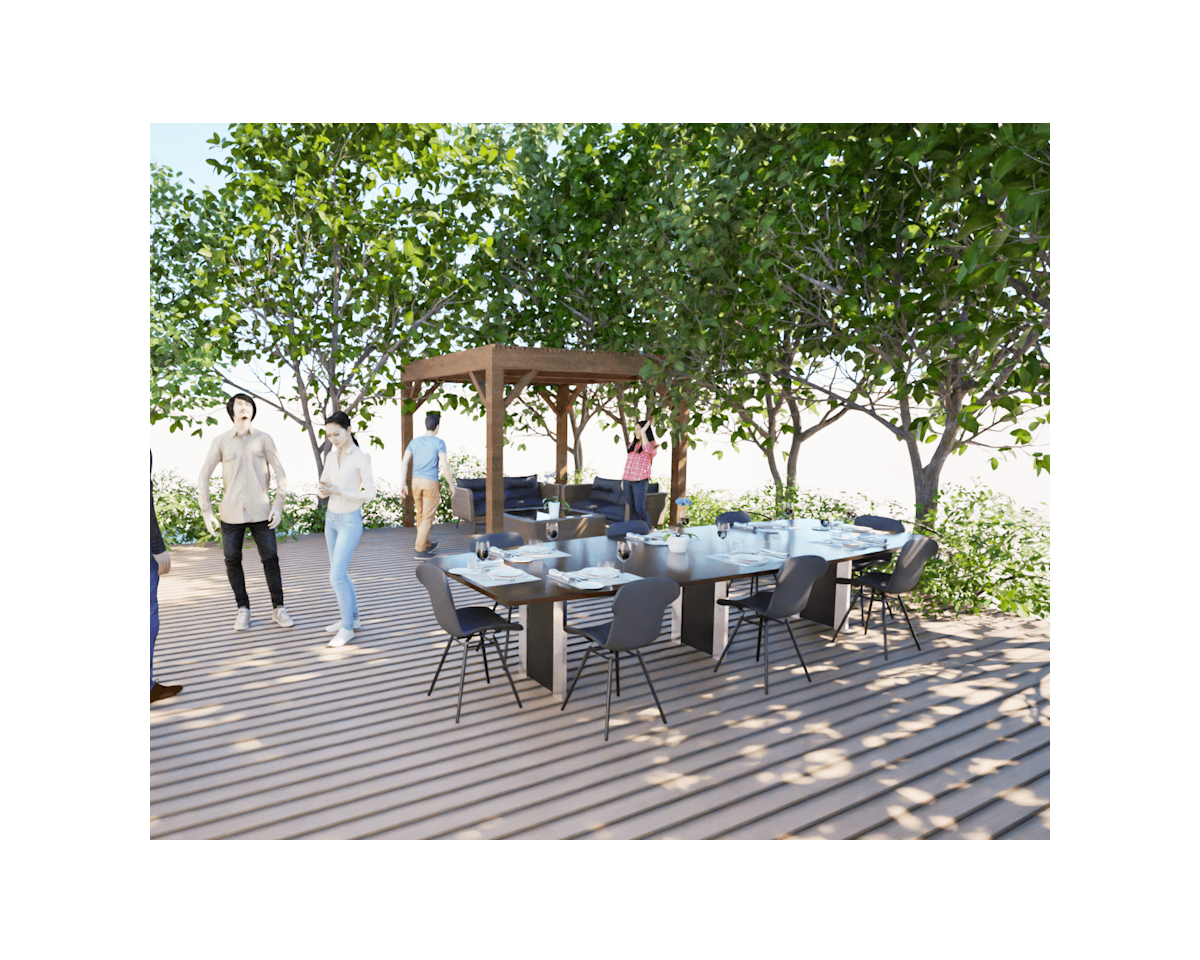

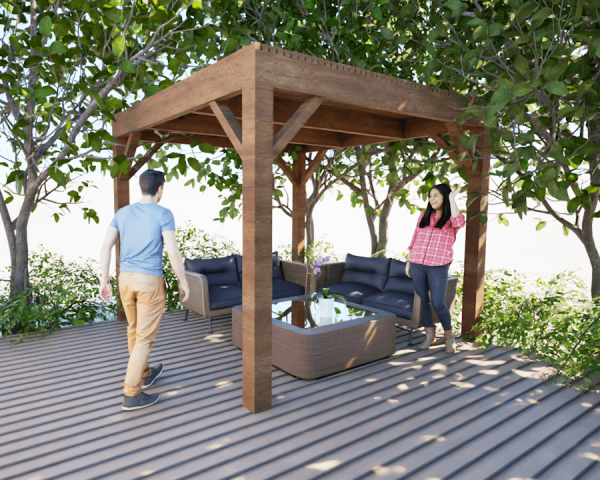

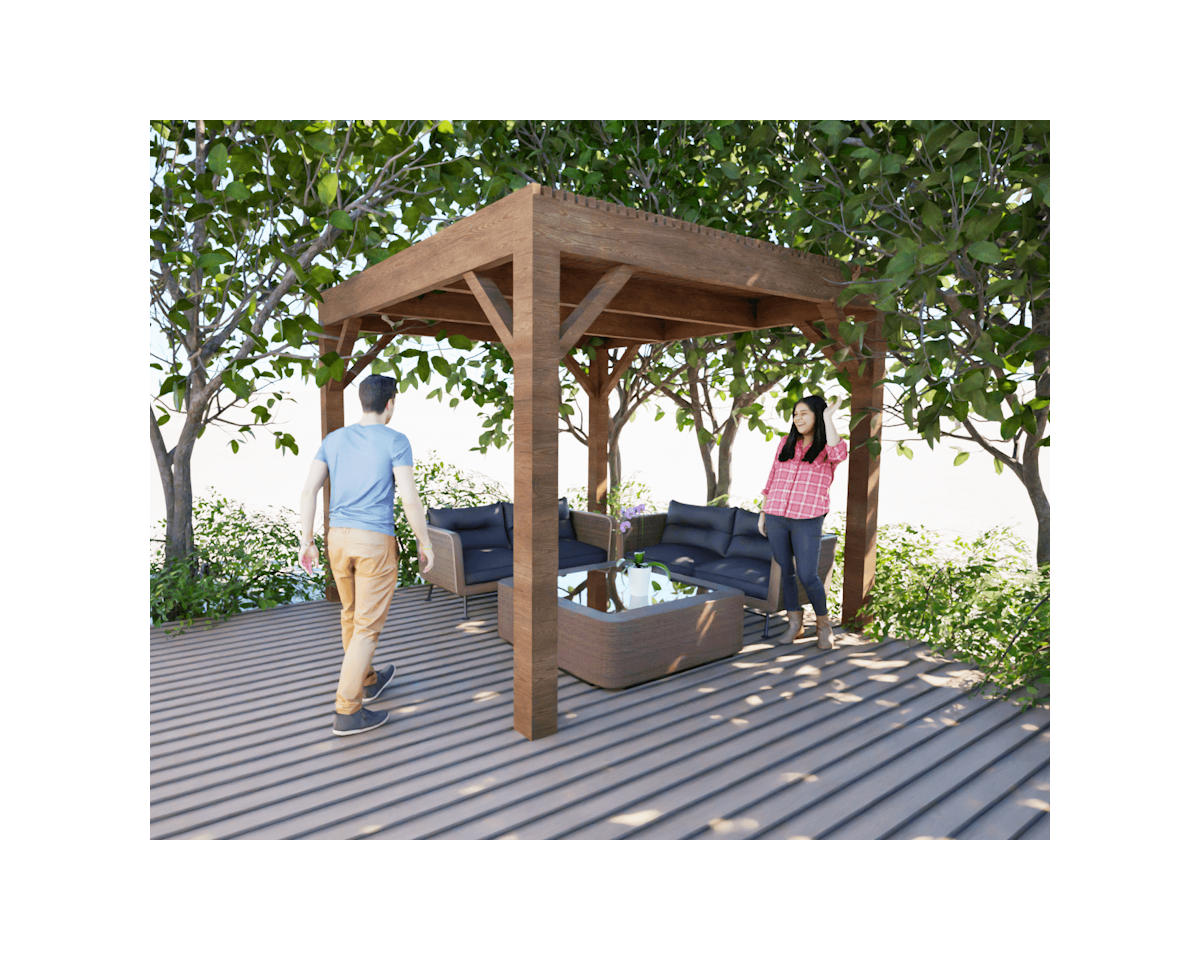

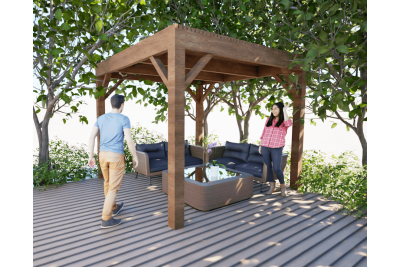

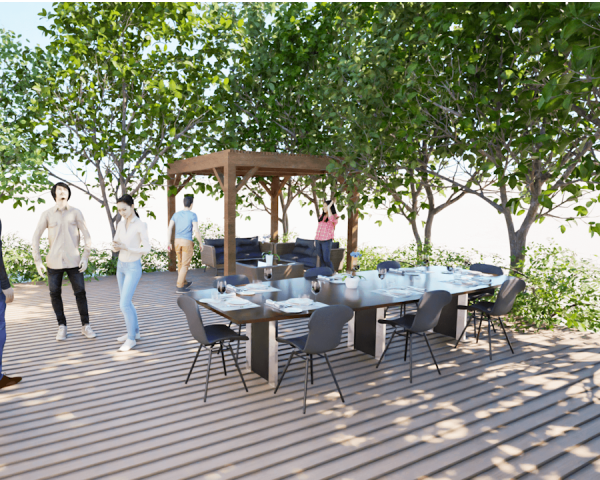

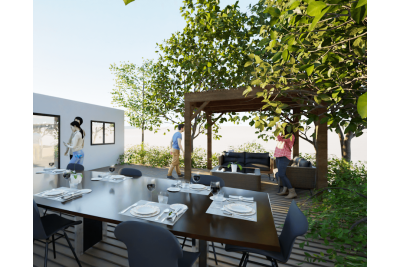

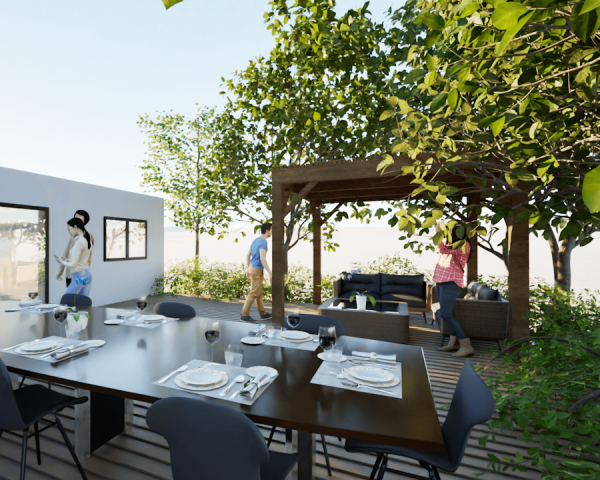

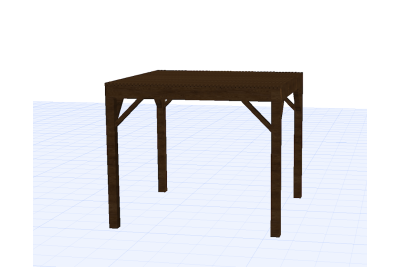

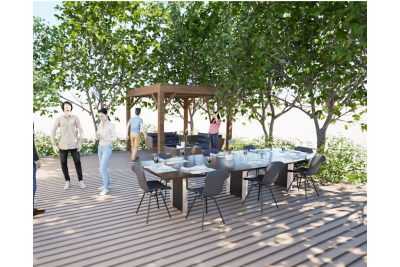

Nom du modèle : Ombrière
Descriptif technique :
La pergola Ombrière est une structure extérieure en bois massif conçue pour offrir un ombrage naturel, à la fois élégant et robuste. Elle est réalisée en bois traité autoclave marron, lui assurant une excellente résistance aux intempéries, aux champignons et aux insectes.
-
Structure porteuse :
Composée de poteaux verticaux et d'une ceinture périphérique en lamellé-collé de section 14 cm x 14 cm, offrant une stabilité parfaite et un aspect haut de gamme. Le choix du lamellé-collé garantit une meilleure tenue dans le temps et limite les déformations. -
Soutènement :
Les madriers horizontaux de soutènement sont réalisés en bois de scierie raboté, section 7 cm x 14 cm. Ils assurent la répartition des charges et contribuent au rythme visuel horizontal de la structure. -
Remplissage de toiture :
Le toit est constitué de tasseaux en douglas traité autoclave marron, section 38 mm x 38 mm, espacés régulièrement tous les 25 mm. Cette disposition crée un jeu d’ombres et de lumières très graphique tout en laissant passer l’air et une lumière tamisée.
Caractéristiques techniques :
-
Dimensions hors tout : 3,00 x 3,00 m
-
Hauteur sous poutre : 2,50 m
-
Structure en lamellé-collé 14 x 14 cm
-
Toiture en tasseau 38mm x 38 mm
- Poutres en 7cm x 14cm
-
Bois traité autoclave marron (classe 3 ou 4 selon norme)
-
Modèle autoportée
-
Les fixations murales ne sont pas fournies
- Les pergolas ARMENGOL ne sont pas prévues pour recevoir quelconque forme de toiture étanche.
Le kit de base comprend :
. 4 Poteaux 140 x 140 en 2500 mm
. 2 Poutre 140 x 140 en 2720 mm
. 2 Poutres 140 x 140 en 2720 mm
. 2 Bastaings 70 x 140 en 3715 mm
. 154 tasseaux 38 x 38 en 1.00 mm
. 8 Contrevents usinés en 70 x 140
. 4 Socles réglables galvanisés avec goujons
. 8 Sabots galvanisés 145 x 145 ailes internes
. 4 Sabots galvanisés 76 x 132 ailes internes
. 1 Bidons de 1 Litre de traitement autoclave
. 1 Boite de 200 vis bois 4.5x50
. 2 boites de vis bois 5 x 70
. 1 Boite de vis bois 6 x 180
Les + produit :
-
Grande robustesse grâce au lamellé-collé
-
Bois traité longue durée, sans entretien
-
Esthétique naturelle et chaleureuse
-
Parfaite pour structurer une terrasse ou un coin repas extérieur
Les assemblages proposés :
Assemblage avec sabots métalliques galva et vis :
La solution la plus simple et rapide à mettre en œuvre. Elle garantit une excellente solidité tout en restant accessible à tous les bricoleurs.
Assemblage avec connecteurs tubulaires métalliques thermolaqués :
Discret et contemporain, ce type de liaison allie technicité et modernité, avec une finition soignée et des assemblages solides et esthétiques.
Assemblage invisible avec bois usiné (tenon-mortaise) :
Pour un rendu ultra propre et naturel : les éléments en bois sont usinés pour s’emboîter parfaitement, sans aucune pièce métallique visible. L’idéal pour une pergola haut de gamme à l’aspect artisanal.

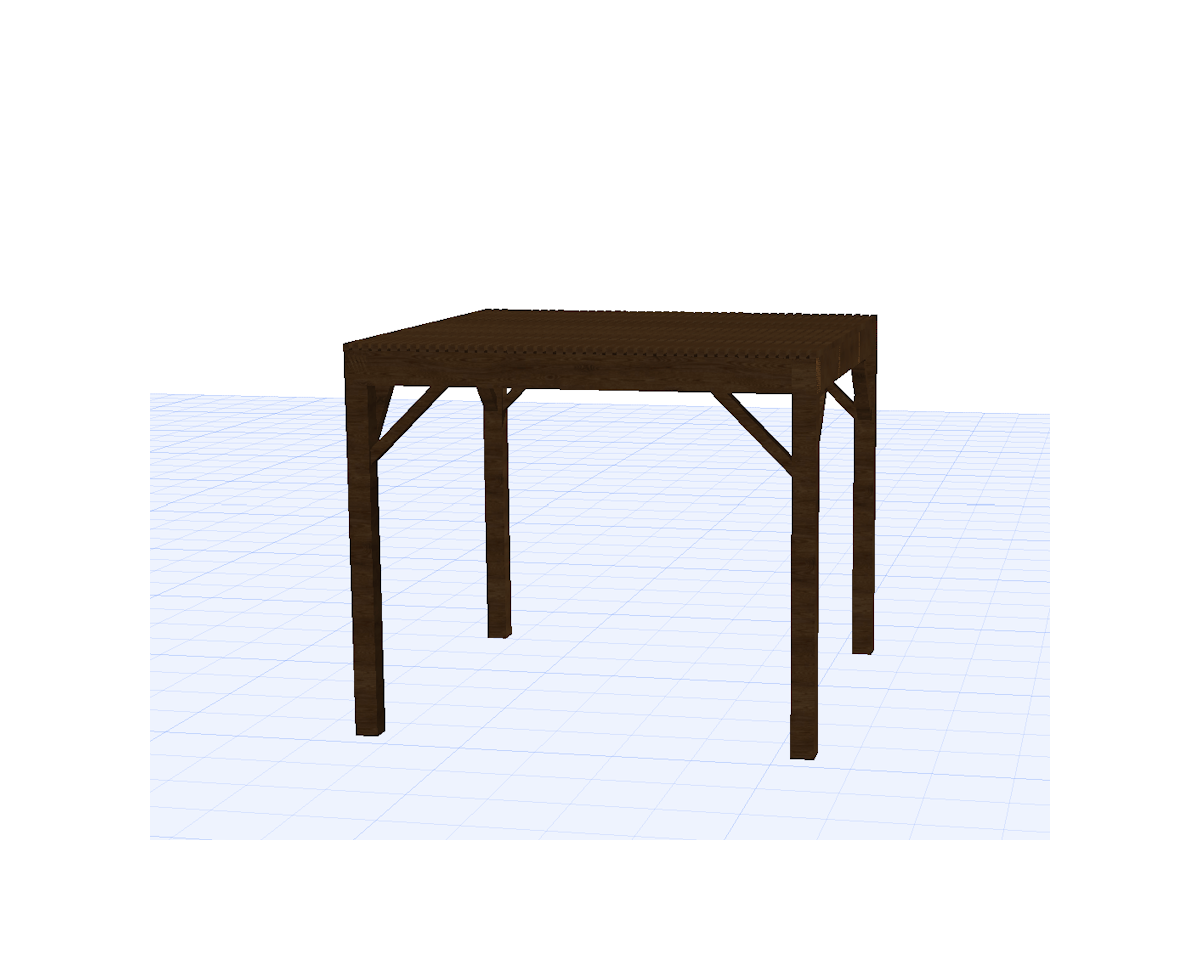

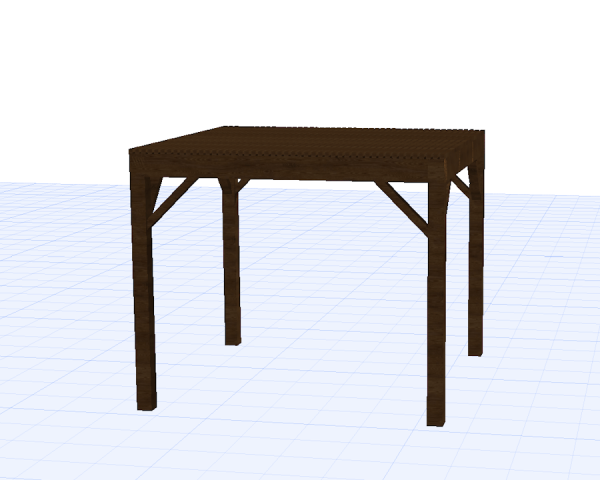

Plan de principe :
Pour le montage prévoir :
- 2/3 Personnes adultes
- une visseuse
- un perforateur
- un marteau
